Рукава нaпорно-всасывающие

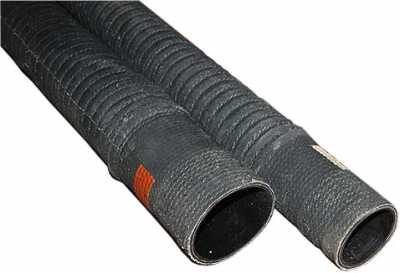

Рукава напорно-всасывающие ГОСТ 5398-76 с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре. Применяются для всасывания и нагнетания различных жидкостей. Работоспособны при t от -35°С до +90°С.

Рукав напорно-всасывающий ГОСТ 5398-76 применяется во многих отраслях промышленности для перекачки жидкостей, топлив, масел на нефтяной основе. По своей структуре это не просто резиновый шланг, он имеет внутренний и промежуточный слои из резины, прорезиненные тканевые прокладки, металлическую спираль. Последняя позволяет всасывающему рукаву выполнять свою основную функцию — перекачивать (всасывать) различные жидкости. Диаметр изделия составляет от 25 до 250 мм, длина — 4, 6, 8 и 10 м. При этом разные модели способны работать на нагнетание при давлении до 0,5 МПа и выдерживать вакуум до 0,08 МПа.

Маркировка на всасывающих рукавах отражает их назначение:

  • «В» — для нагнетания технической воды;
  • «Б» — для бензина, керосина, дизельного топлива;
  • «КЩ» — для перекачки кислот и щелочей концентрацией до 20 %;
  • «П» — для пищевых жидкостей (питьевая вода, молоко, пиво и пр.).

Рабочая температура всасывающих рукавов по ГОСТу 5398-76 зависит от климата, в котором он используется. Модели, работоспособные в районах с тропическим климатом, должны быть морозостойкими при температуре -10°С; в районах с умеренным климатом — при -35 °С; с холодным — при -50 °С; верхний предел — до +90 °С. Компания «АнтиСплэш» реализует всасывающий рукав в исполнении «У» для работы в умеренном климате.

Именно пищевая промышленность является одной из сфер активного применения рукавов такого типа. На приемке сырья для молокозаводов и кондитерских фабрик, для перекачки продукта внутри цеха, для отгрузки клиенту используется рукав напорно-всасывающий ГОСТ 5398-76. Он надежно крепится на металлических патрубках благодаря имеющимся на его концах мягким муфтам. Каркас из ткани позволяет использовать всасывающий рукав даже при низких температурах, защищая резину от перемерзания.

Применяются также в коммунальном хозяйстве (очистка ливневой канализации, откачка паводковых вод из подвалов домов) и с/х (посевные комплексы, опрыскиватели и др.).

Вы можете купить напорно-всасывающие антистатические рукава по ТУ 38-105373-91, работоспособные при температуре -50… +90 °С, которые, в отличие от рукавов по ГОСТу 5398-76, не накапливают статическое электричество и используются на транспорте, перевозящем легковоспламеняющиеся жидкости (диаметр — от 25 до 100 мм, длина — 4, 4,5 и 10 м).

Продукция имеет сертификаты соответствия нормам и требованиям ГОСТов и может эксплуатироваться в условия российского климата.

Рукава напорно-всасывающие ГОСТ 5398-76

Диаметр (мм)Давление (МПа)Вакуум (МПа)КлассДлина (м)
25 0.3 0.08 В 10
32 0.3 0.08 В 10
38 0.3 0.08 В 10
50 0.3 0.08 В 8; 10
65 0.3 0.08 В 4; 10
75 0.3; 0.5 0.08 В 4; 6; 10
100 0.3; 0.5 0.08 В 4; 6; 8; 10
125   0.08 В 4
150   0.08 В 4
200 под заказ 0.08 В 4
250 под заказ 0.08 В 4

25 0.3 0.08 Б 10
32 0.3 0.08 Б 10
38 0.3 0.08 Б 10
50 0.3 0.08 Б 8; 10
65 0.3; 0.5 0.08 Б 4; 6; 10
75 0.3; 0.5 0.08 Б 4; 6; 10
100 0.3; 0.5 0.08 Б 4; 6; 10
125   0.08 Б 4
150   0.08 Б 4

32 0.5 0.08 КЩ 10
38 0.5 0.08 КЩ 10
50 0.5 0.08 КЩ 8; 10
65   0.08 КЩ 4
75 0.5 0.08 КЩ 4; 10
100   0.08 КЩ 4
125   0.08 КЩ 4
150 0.3 0.08 КЩ 4

32   0.08 П 10
38 0.3 0.08 П 10
50 0.3 0.08 П 4; 10
75   0.08 П 4
100   0.08 П 4

* В зависимости от условий работы рукава всех классов изготавливаются двух групп:
1 - всасывающие; 2 - напорно-всасывающие

Рукава напорно-всасывающие антистатические ТУ 38-105373-91




Рукава напорно-всасывающие с металлической спиралью, антистатические, маслобензостойкие применяются для всасывания и нагнетания бензина, топлив и масел. В отличие от рукавов по ГОСТ 5398-76 не накапливают статическое электричество и рекомендуются для применения на транспорте, перевозящем ЛВЖ.
Работоспособны при t° от -50°С до +90°С.



Диаметр (мм)Давление (МПа)Вакуум (МПа)Длина (м)
25 0.8 0.08 10
32 0.8 0.08 10
38 0.8 0.08 10
50 0.8 0.08 10
75 0.8 0.08 4; 10
100 0.8 0.08 4
