Пластины технические ГОСТ 7338-90 применяются для изготовления резиновых изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок и настилов. Работоспособны при t° от -30°С до +80°С.
Техпластина ТМКЩ ГОСТ 7338-90

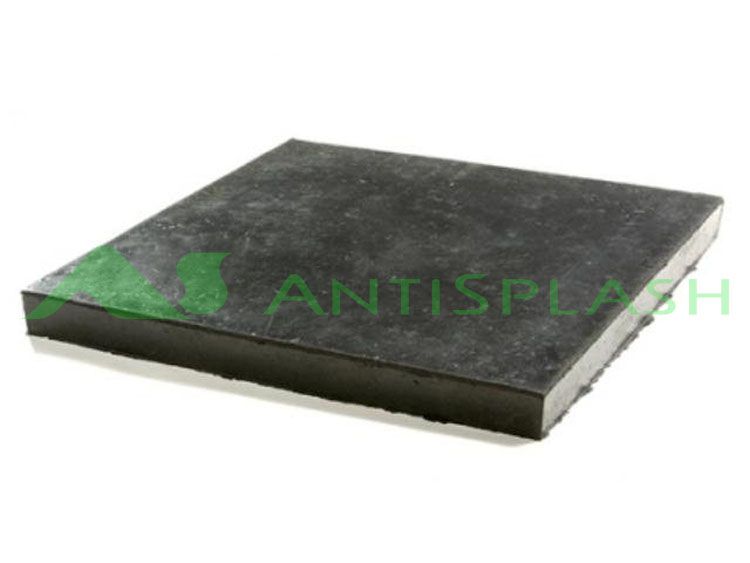

Техпластина ТМКЩ-С ГОСТ 7338-90 - тепломорозокислотощелочестойкая применяется для изготовления резиновых изделий, использующихся при уплотнении разъемных и неподвижных соединений в машиностроении, уменьшения фрикционных нагрузок между поверхностями, для демпфировании ударных нагрузок, а также в качестве настилов. Возможно применение в воздушной среде, инертных газов, воде в т.ч. морской и промышленной (не содержащей нефтепродуктов и масел); рассолы в т.ч. концентрированные, неорганические кислоты, щелочи концентрацией до 20% при давлениях 0.05-0,1 МПа. Рабочий диапазон температур -30°С...+80°С. Твердость поШору -50-65 единиц.
По типам техпластина делится
I – резиновые,
II – резинотканевые.
Техпластины с тканевой основой относятся ко второму типу. Количество тканевых слоев может меняться, но на каждые два миллиметра толщины пластины должно приходиться не менее одного тканевого слоя.
Пластины технические выпускаются двух классов:
1 – толщиной от 2,0 мм до 20,0 мм, применяются для изготовления уплотнений и прокладок, работающих под давлением 0,1 МПа и выше;
2 – толщиной от 2,0 мм до 60,0 мм, используются для изготовления уплотнений и прокладок, работающих под давлением до 0,1 МПа, для разграничения металлических поверхностей, в качестве демпфера при одиночных ударных нагрузках, а также как подкладки и настилы.
По степени твердости пластины делятся на:
М – мягкие;
С – средние;
Т – повышенной твердости.
Хранение
пластины должны храниться в помещении при температуре до 25°С в упаковке или россыпью. Деформация при хранении пластин не допускаются. Допускается хранить пластины при температуре от 25 до 35°С не более 3-х месяцев в течении гарантийного срока хранения. Пластины при хранении должны находиться от теплоизлучающих приборов на расстоянии не менее 1м. При хранении пластины должны быть защищены от воздействия прямых солнечных лучей, от попадания на них масел, бензина, керосина и действия паров, а также кислот, щелочей, газов и других веществ, разрушающих резину и ткань.
| Толщина | Материал | Вес 1м.кв., кг. |
| 1.0 | рулон | 1.25 |
| 1.5 | рулон | 1.87 |
| 2.0 | рулон | 2.50 |
| 3.0 | рулон; пластина | 3.75 |
| 4.0 | рулон; пластина | 5.00 |
| 5.0 | рулон; пластина | 6.25 |
| 6.0 | рулон; пластина | 7.50 |
| 8.0 | рулон; пластина | 10.00 |
| 10.0 | рулон; пластина | 12.50 |
| 12.0 | рулон; пластина | 15.00 |
| 20.0 | пластина | 25.00 |
| 30.0 | пластина | 37.50 |
| 40.0 | пластина | 50.00 |
| 50.0 | пластина | 62.50 |
